城市脉搏 污水管网工程规划分幅图详解

引言

在现代城市的庞大肌理之下，隐藏着一套关乎民生与生态的关键基础设施——污水管网。它如同城市的“静脉系统”，默默收集、输送着生产与生活产生的废水，最终将其导向处理厂进行净化，是保障城市水环境安全、提升居民生活品质、实现可持续发展的基石。而在污水管网工程的宏伟蓝图中，『08污水管网规划分幅图.png』这样一份规划分幅图，正是我们窥探该系统全貌、理解其规划逻辑的重要窗口。

一、规划分幅图：顶层设计的具象化表达

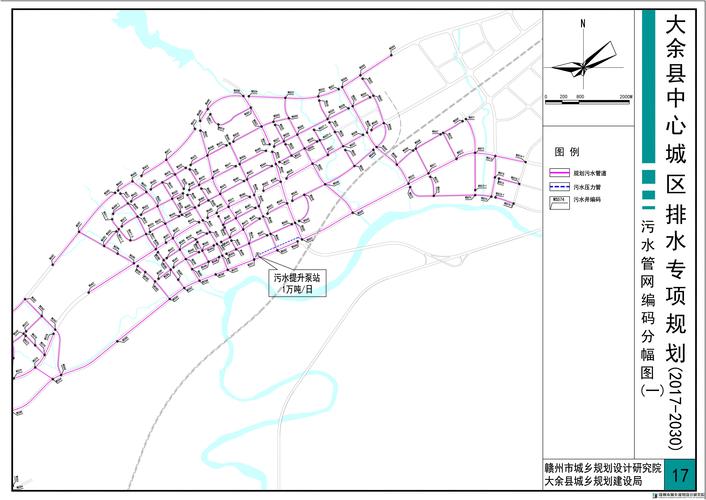

『08污水管网规划分幅图』不仅是一张地图，更是城市市政规划体系中的重要组成部分。“分幅图”这一形式，意味着它将广袤的城市规划区域按照特定规则（如地形、行政区划或管网系统独立性）划分成多个可管理的单元，逐幅进行详尽的规划与标注。采用这种图示方法，能够有效应对复杂城市空间，确保规划的深度与精度。图中包含了以下几项核心规划要素：

• ▶ 现状与规划管线： 图中用不同线型或颜色清晰区分了已建成的污水管道和规划待建的管道。管线的走向、管径大小均标注明确，展示了重力流管道如何利用地形坡度、沿道路敷设，最终接入污水主干管或泵站。
• ▶ 关键节点设施： 污水提升泵站的位置是分幅图上的重点标记。在地势低洼或管道埋深过大的区域，泵站是克服高程障碍、保证污水顺利输送的心脏。
• ▶ 服务范围与分区： graphically displayed in different catchment areas. 独特的区块划分显示了各条管道对应的污水收集范围（汇水面积），这为计算管道设计流量、确定管径提供了科学依据。
• ▶ 与相关专业的协调： 图纸上亦可辨认出与其他地下管线（如雨水、给水、燃气）的交叉关系，体现了在有限地下空间内进行综合管廊设计的可能性与必要性。

二、从图纸到工程：规划的实施与挑战

一份『08污水管网规划分幅图』从理论走向现实，还面临着诸多工程实践中的挑战与考量：

1. 顺应地形，合理布局： 污水主要为重力流。规划图中管线的坡向需严格遵循地形走势，在必须提升处设置泵站，形成“重力为主、提升为辅”的经济、高效输送系统。尽管初期泵站及后续运营成本较高，但整体而言仍优于全线压力输送，实现能耗的优化。
2. 雨污分流，刻不容缓： 规划时必须坚定遵循雨污分流原则。分幅图中清晰的管线属性，杜绝了将污水管错接入雨水系统或反之，从而从源头避免暴雨季节污水溢流污染河道，以及在旱季雨水管排放污水造成的水体黑臭问题。
3. 材料与施工技术创新： 工程的耐久性与安全性直接依赖管材与施工。由于污水具有腐蚀性，图中规划的管道时常建议采用HDPE双壁波纹管、玻璃钢夹砂管等耐腐蚀材料。在交通繁忙路段推广顶管施工技术，虽成本和工作量大于开槽埋管，但可最大程度减少对城市交通和居民生活的干扰，实现非开挖穿越。利用BIM技术进行三维建模，提前模拟管线碰撞，也能大幅降低施工返工的风险。

三、意义深远：不止于输送

科学规划建设的污水管网工程，不仅是功能性的排污通道，更是维护城市水循环健康的屏障：

• 保护水环境： 阻断未经处理的污水直排江河湖泊，是消除水体黑臭、恢复清水绿岸的根本措施。
• 保障公共卫生： 及时、密闭地收集、转运污水，避免了蚊蝇滋生和病原体传播，提升了城市公共卫生的水平。
• 支撑城市发展新格局： 新建城区的管网先行，为后续住宅、商业开发奠定了基础。规划图的集约利用也为沿线众多地块的接入预留了技术与管理的接口，有力擎动城市空间的拓展与有序开发。

##

回到那张标号为“08”、罗列着线条符号的规划分幅图——它是一个纽带，连接着图纸与大地、当前需求与远期愿景。图上的点、线不仅是先进图示水平的体现，更体现了对人居环境、水资源长效保护的前瞻思考。把截污治污的基础设施真正高质量地建在地下、把“面子”和“里子”一并筑牢，才能让城市的每一个细胞都因洁净高效的水循环而永焕生机。落实与管理好每一份污水管网工程的分幅规划图，就是握得环境保护最具坚实的一纸承载。
